Equerre slot série DB9 2 ports

Ref: LG14802J

Les avantages

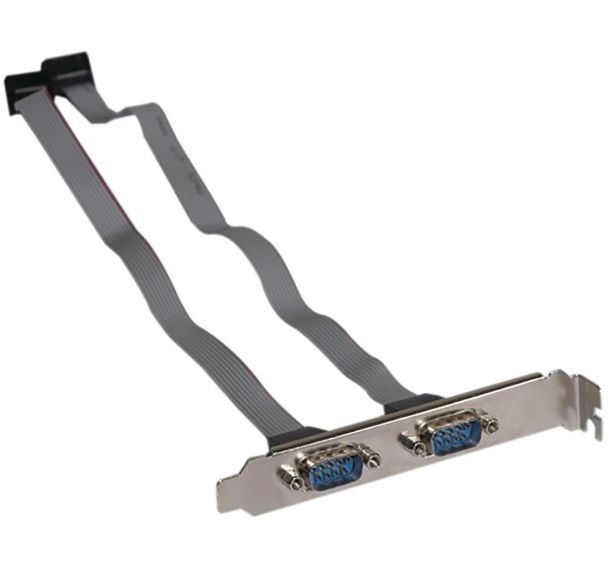

Cette équerre ou câble slot de taille standard viendra se connecter sur une carte mère ou une carte série RS-232 pour disposer d'un port DB9 mâle externe.
Elle est équipée de 2 connecteurs DB9 mâles et de 2 connecteurs HE10, tous deux reliés par un cordon
de
18 cm de long.
Caractéristiques principales :
Connecteur vers carte mère de type HE-10 femelle (x2)
Connecteur sur équerre de type Sub-D 9 points mâle (x2)
Longueur du câble : 18 cm
Numérotation des broches du connecteur HE10 :
2 4 6 8 10 Parfois la pin 10 agit comme un détrompeur (bouché)
1 3 5 7 9 la pin 1 est soit sérigraphiée soit marquée par un triangle
Plan de cablage :
HE-10 DB9 mâle Signal
1 1 CD
2 2 RD
3 3 TD
4 4 DTR
5 5 Gnd
6 6 DSR
7 7 RTS
8 8 CTS
9 9 RI
10 non utilisée

Prix 5,79 € 6,95 € TTC

6,95 €

Informations produits

Equerre slot série DB9 2 ports - Accessoires stockage

Plus d’information
Type de produit	Stockage - Accessoires
Modèle	DB9
