Equerre slot série DB9 1 port

Ref: LG14835A

Les avantages

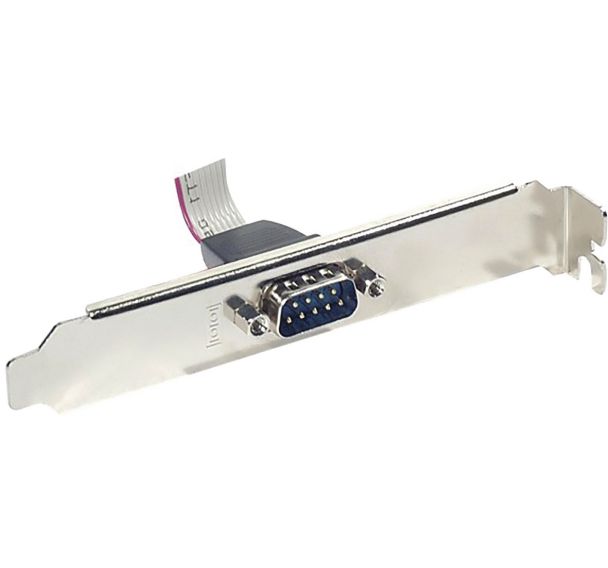

Cette équerre ou câble slot de taille standard viendra se connecter sur une carte mère ou une carte série RS-232 pour disposer d'un port DB9 mâle externe.
Elle est équipée d'un connecteur DB9 mâle et d'un connecteur HE10, tous deux reliés par un cordon de
18 cm de long.
Modèle le plus couramment utilisé.
Caractéristiques principales :
Connecteur vers carte mère de type HE-10 femelle
Connecteur sur équerre de type Sub-D 9 points mâle
Longueur du câble : 18 cm
Numérotation des broches du connecteur HE10 :
2 4 6 8 10 Parfois la pin 10 agit comme un détrompeur (bouché)
1 3 5 7 9 la pin 1 est soit sérigraphiée soit marquée par un triangle
Plan de cablage :
HE-10 DB9 mâle Signal
1 1 CD
2 2 RD
3 3 TD
4 4 DTR
5 5 Gnd
6 6 DSR
7 7 RTS
8 8 CTS
9 9 RI
10 non utilisée

Prix 5,79 € 6,95 € TTC

6,95 €

Informations produits

Equerre slot série DB9 1 port - Accessoires stockage

Plus d’information
Type de produit	Stockage - Accessoires
Modèle	DB9
